足ゴム(リベットタイプ)

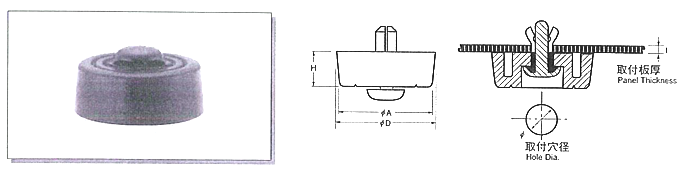

図解
  • プッシュリベットを押して取り付けます
  • リベットを変えることにより板厚の範囲が広がります
材質
本体:エラストマー UL94-HB
リベット:ナイロン6(PA6) UL94V-2
包装単位
200個(FF008-AR791、FF009-AR791)
1,000個(FF013-AR791)
500個(その他)
足ゴム(リベットタイプ) ラインナップ
品番 FF003-AR791 FF005-AR791 FF006-AR791 FF008-AR791 FF009-AR791 FF010-AR791 FF013-AR791
接地部φA 13.5 20.0 14.0 20.0 20.0 14.0 10.0
シャーシ側φD 14.2 21.0 15.0 21.0 21.0 15.0 10.8
脚高H 5.5 4.2 6.0 6.0 8.0 9.0 4.0
取付穴径φ 3.1 4.1 4.1 4.1 4.1 4.1 3.6
取付板厚(リベット品番) P3055 0.8~1.8
P3545             0.6~1.0
P3555             1.0~2.0
P3560             1.5~2.2
P3570             2.5~3.2
P3580             3.5~4.2
P4050   0.8~1.8
P4060   1.8~2.8 0.6~1.0 0.8~1.8 0.5~1.5 0.6~1.0
P4070   2.9~3.7 1.0~2.0 1.9~2.8 1.5~2.5 1.0~2.0
P4080   3.8~4.8   2.9~4.0 2.5~3.5 2.0~3.0
抜去力(以上) 78N 147N 147N 147N 147N 147N 98N
(単位:mm)

足ゴム(スクリューピンタイプ)

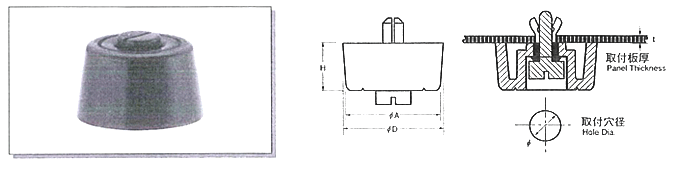

図解
  • 取付けは圧力ピンを押すだけ、取りはずしはドライバーではずせます
材質
本体:エラストマー UL94-HB
リベット:6ナイロン UL94V-2
スクリューピン:ポリアセタール UL94-HB
包装単位
200個(FF001-AR791、FF004-AR791)
100個(FF015-AR791)
足ゴム(スクリューピンタイプ) ラインナップ
品番 接地部
φA
シャーシ側
φD
脚高
H
取付穴径
φ
取付板厚
t
抜去力
(以上)
FF-001-AR791 20 24 14 5 1.0~2.3 294N
FF-004-AR791 18 20 10 5 1.0~2.3 294N
FF-015-AR791 28 30 15 5 0.8~2.0 294N
(単位:mm)
